鋁基板PCB
2020-05-19 14:45:00

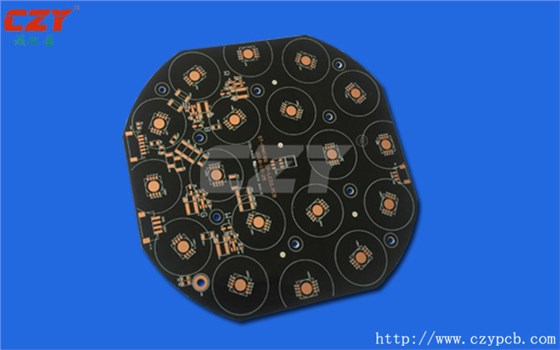

鋁基板PCB和大家常說的PCB鋁基覆銅板都是一種金屬線路板材料、由銅箔、導熱絕緣層及金屬基板組成，它的結構分三層：Cireuitl.Layer線路層：線路銅箔厚度loz至10oz ，Dielcctric Layer絕緣層：絕緣層是一層低熱阻導熱絕緣材料。厚度為：0.003”至0.006”英寸的。 也是其覆銅鋁基板的核心計術所在，并已獲得UL認證。Base Layer基層：是金屬基板，一般是鋁或銅。鋁基板PCB由電路層、導熱絕緣層和金屬基層組成。電路層（即銅箔）通常經過蝕刻形成線路，使組件的各個部件相互連接起來，一般情況下，電路層要求具有很大的載流能力，從而應使用較厚的銅箔，厚度一般35μm~280μm；導熱絕緣層是PCB鋁基板核心技術之所在，它一般是由特種陶瓷填充的特殊的聚合物構成，熱阻小，粘彈性能優良，具有抗熱老化的能力，能夠承受機械及熱應力。IMS-H01、IMS-H02和LED-0601等高性能PCB鋁基板的導熱絕緣層正是使用了此種技術，使其具有極為優良的導熱性能和高強度的電氣絕緣性能；金屬基層是鋁基板的支撐構件，要求具有高導熱性，一般是鋁板，也可使用銅板（其中銅板能夠提供更好的導熱性），適合于鉆孔、沖剪及切割等常規機械加工。PCB材料相比有著其他材料不可比擬的優點。適合功率元件表面貼裝SMT工藝。無需散熱器，體積大大縮小、散熱效果極好，良好的絕緣性能和機械性能。
誠之益金屬線路板定位于高性能高導熱的LED鋁基板、銅基板（熱電分離）、銅鋁復合板等金屬板的專業制造。公司擁
有全套專業應用于生產金屬板（鋁基板、銅基板）的自動化生產設備和精密檢測設備，12年專注于金屬線路板的研發及制造，讓我們能實現國內最先突破批量生產：可折彎鋁基板，超高導熱（122W）ALC鋁基板，銅基板（熱電分離）等。產品廣泛應用于LED照明，大功率電源，汽車燈照明，新能源電池，充電樁 5G通訊設備等。公司擁有一支專業工藝技術，品質經驗豐富的專業化團隊(從業經驗超過10年),致力為客戶解決金屬基板問題是我們的職責。公司整個生產流
程自供自足，月產量達30000平方米。
