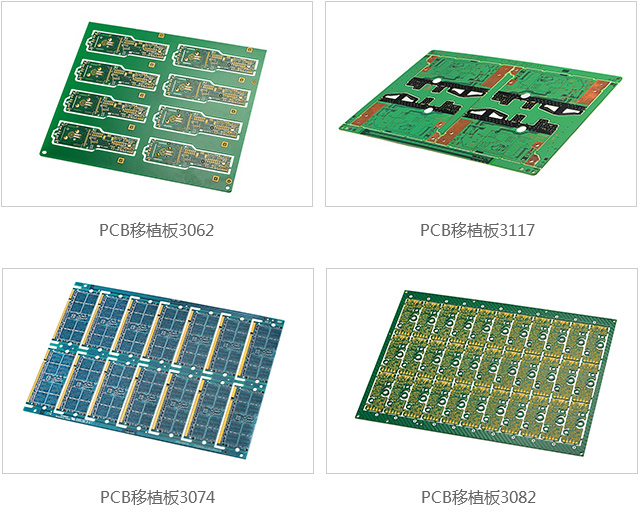

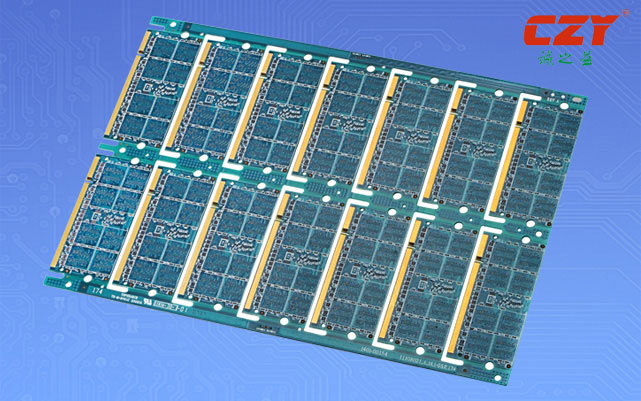

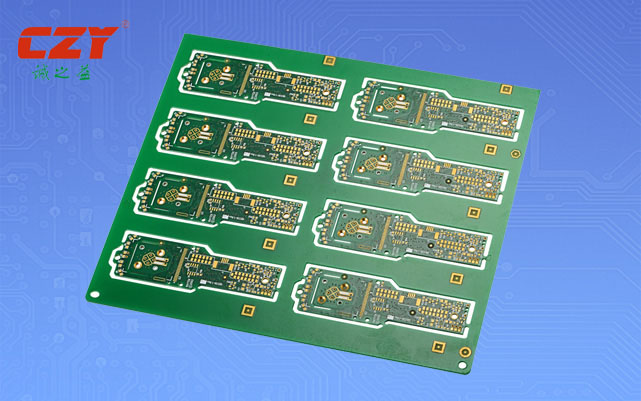

多拼PCB叉板移植嫁接解決方案
在如今電子行業高速發展的時代，很的的PCB線路板在生產過程中都會因為各種各樣的原因，難免出現單個或者幾個單元的瑕疵造成PCB線路板單元報廢。為了造成不必要的資源浪費，很多PCB線路板廠家都會采用多拼PCB叉板移植嫁接解決不合格的PCB線路板。
一、多拼PCB叉板移植嫁接技術指標
3、電路板經移植后的位置與未移植的位置,相等誤差不超過2-3mil；
4、符合電子廠手工線和自動線插件要求；
5、不影響加工PCB線路板外觀和功能。
二、多拼PCB叉板移植嫁接操作方法
1、按PCB線路板顏色要求調整好膠水顏色。(可根據客戶要求,調整膠水顏色,低灰色或者高灰色或者純白或者純黑)；
2、A瓶和B瓶 比例為10比1.2-1.5，攪拌均勻。根據溫度情況適當調整；
3、保證膠水攪拌均勻后直接涂在需要粘接的地方即可，不需要任何添加劑；
4、烘烤溫度為：80度-100度，時間為：45分鐘-60分鐘；
5、使用完后用瓶蓋密封，防止固化。
三、多拼PCB打叉板比例一般是多少才合適？
1、看板子大小，大板一般單片出貨，打叉的也就是報廢品了，應做報廢處理；
2、尺寸小的板子一般都會拼版出貨，拼版的話難免一個拼版中會有不良板，對不良板就采用打叉的方法以示板子是報廢的。
一般情況是不接受打叉板的，但是考慮到拼版數量多，100片為一拼版，只有一片是不良的話，就會標注打叉，這個比列一般不超過5%。
可如果是兩拼板，有一片不良的話，那不打叉率就是50%了，由于板子比較大，只拼兩拼，也有的廠家會發給客戶，但smt貼片加工的時候就費事多了，不過還是可以貼的，只不過是麻煩點而已。
3、做板的時候就要和板廠說明白打叉率多少額可以接受，不然他們發出了到時說不明白，免得麻煩！一般廠家都會按客戶要求控制的！打叉的多了就整個拼版報廢掉！
一、多拼PCB叉板移植嫁接技術指標
1、移植后的PCB線路板與未移植過的每PCB線路間距誤差可控制在2mil；
2、耐各種高溫,經做破壞性試驗和高溫浸錫（288℃）；3、電路板經移植后的位置與未移植的位置,相等誤差不超過2-3mil；
4、符合電子廠手工線和自動線插件要求；
5、不影響加工PCB線路板外觀和功能。
1、按PCB線路板顏色要求調整好膠水顏色。(可根據客戶要求,調整膠水顏色,低灰色或者高灰色或者純白或者純黑)；
2、A瓶和B瓶 比例為10比1.2-1.5，攪拌均勻。根據溫度情況適當調整；
3、保證膠水攪拌均勻后直接涂在需要粘接的地方即可，不需要任何添加劑；
4、烘烤溫度為：80度-100度，時間為：45分鐘-60分鐘；
5、使用完后用瓶蓋密封，防止固化。
1、看板子大小，大板一般單片出貨，打叉的也就是報廢品了，應做報廢處理；
2、尺寸小的板子一般都會拼版出貨，拼版的話難免一個拼版中會有不良板，對不良板就采用打叉的方法以示板子是報廢的。
一般情況是不接受打叉板的，但是考慮到拼版數量多，100片為一拼版，只有一片是不良的話，就會標注打叉，這個比列一般不超過5%。
可如果是兩拼板，有一片不良的話，那不打叉率就是50%了，由于板子比較大，只拼兩拼，也有的廠家會發給客戶，但smt貼片加工的時候就費事多了，不過還是可以貼的，只不過是麻煩點而已。
3、做板的時候就要和板廠說明白打叉率多少額可以接受，不然他們發出了到時說不明白，免得麻煩！一般廠家都會按客戶要求控制的！打叉的多了就整個拼版報廢掉！
