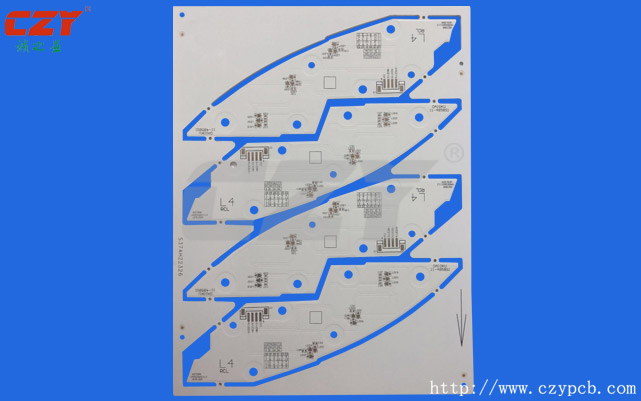

鋁基板沉頭孔

來源：誠之益查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發(fā)布日期：2019-08-24 10:16:00【大中小】

鋁基板沉頭孔是用平頭鉆針或鑼刀在鋁基權板上鉆孔但是不能鉆透(即半通孔) 最外/最大孔徑處的孔壁與最小孔處的孔壁的過渡部分是與pcb表面平行的，連接大小孔部分是平面，不是斜面。通孔，顧名思義，也就是通透的，貫通的，可以通過合適大小的物件或者液體的孔。
沉頭孔一般的壓接孔是鍍銅的插件孔。因為元器件腳的特殊設計，插進孔內后靠本身的結構張力就可以牢牢的和孔相連了。好處是減少一次因為要焊接這類元件而設定的波峰焊接；如果最終鋁基板沉頭孔沒有焊接的話，那么換零件將是一個更容易的事情。當然，多次換的話會對孔的可靠性產生影響。要求壓接孔的元件腳一般是帶有膨脹功能的，而不是帶有螺紋功能的。有的在后面會在其他元件過焊接的時候一起再過一次焊接，而有的則不過焊接。
在GB-1984標準推行以前將鋁基板的沉頭孔分為三種名稱：
1，將緊固件的頭部完全沉入零件的階梯孔，叫沉頭孔
2，將緊固件的頭部不完全沉入零件的階梯孔，叫埋頭孔
3，將緊固件的頭部基本不沉入零件，只將零件的表面锪平的孔叫魚眼坑埋頭空和沉頭孔的區(qū)別在于螺栓孔上部擴孔：鋁基板的沉頭孔是直筒結構；埋頭孔是四十五度結構，比沉頭孔較為平順。螺栓孔上部擴孔能容納螺栓頭部，使螺頭部不高于周圍表面。埋頭空和沉頭孔只是兩種不同的叫法。一般沉頭用在要求連接后表面光滑沒突起的地方，因為沉頭可以擰到零件里。圓頭也可以擰進零件里。方頭的擰緊力可以大些，但是尺寸很大。另外為了滿足安裝后鎖緊的需要，有頭部有孔的，桿部有孔的，這些孔可以使螺栓受振動時不至松脫。有的螺栓沒螺紋的光桿要做細，叫細腰螺栓。這種螺栓有利于受變力的聯(lián)結。鋼結構上有專用的高強度螺栓，頭部會做大些，尺寸也有變化。另外有特殊用處的：T形槽螺栓用，機床夾具上用的最多，形狀特殊，頭部兩側要切掉。地腳螺栓，用于機器和地面連接固定的，有很多種形狀。U形螺栓，如前述。等等。還有焊接用的專用螺柱，一頭有螺紋一頭沒，可以焊在零件上，另一邊直接擰螺母。
